Q345RGB 713-standart basınçlı kap çelik plakasıdır ve kazanlar, basınçlı kaplar ve iyi güç, sağlamlık ve kaynaklanabilirlik gerektiren diğer basınçlı-taşıma ekipmanları için yaygın olarak kullanılır. İngilizce teknik belgelerde genellikle "Q345R basınçlı kap çelik plakası" (GB standardı) olarak adlandırılır. Çin'e özgü bir kalite olarak ASTM, EN ve diğer uluslararası standartlarda doğrudan eşdeğeri yoktur ancak mühendislik alanında sıklıkla ASTM A516 Grade 70 veya EN 10028-2 P355GH ile karşılaştırılır.
Q345R Çelik İçin Benimsenen Süreçler
Eritme Süreci:
LF (Pota Ocağı) rafinasyonu ve VD (Vakumlu Gaz Giderme) işlemiyle birlikte dönüştürücü veya elektrik ark ocağı eritme yöntemini kullanır. Bu işlem zararlı yabancı maddeleri (%0,025'ten az veya eşit P, S) ve gaz içeriğini (H, O, N) etkili bir şekilde azaltır, tekdüze kimyasal bileşim sağlar ve çeliğin saflığını ve iç kalitesini artırır.
Haddeleme İşlemi:
Kontrollü yuvarlama ve kontrollü soğutma (TMCP) teknolojisini uygular. Çelik belirli bir sıcaklık aralığında haddelenir, ardından hızlı soğutma yapılır; bu da tane yapısını iyileştirir, mekanik özellikleri (mukavemet ve tokluk) geliştirir ve levha kalınlığı boyunca istikrarlı performans sağlar.
Kaynak İşlemi:
Genellikle korumalı metal ark kaynağı (SMAW), gaz metal ark kaynağı (GMAW) ve tozaltı ark kaynağı (SAW) kullanır. Kaynak gerilimini ortadan kaldırmak, soğuk çatlakları önlemek ve ana metalle eşleşen kaynak bağlantı kalitesini sağlamak amacıyla kalın plakalar için kaynak öncesi ön ısıtma (60-150 derece) ve kaynak sonrası ısıl işlem (PWHT) gereklidir.
Muayene ve Test Süreci:
Kimyasal bileşim analizini, mekanik özellik testini (çekme, darbe, bükme) ve-tahribatsız testleri (ultrasonik UT, radyografi RT, manyetik parçacık MT) içerir. Bu süreçler çeliğin kalitesini tam olarak doğrular ve GB 713 standartlarını ve uygulama gerekliliklerini karşıladığından emin olur.
Ana kimyasal elementlerin bileşimi
| C | Si | Mn | P | S | Alt(dak.) |
| 0,20'den küçük veya ona eşit | 0,55'ten küçük veya ona eşit | 1.20-1.60 | 0,025'ten küçük veya ona eşit | 0,015'ten küçük veya ona eşit | 0,020'den büyük veya eşit |
Ana mekanik özellikler
| Kalınlık (mm) | Çekme mukavemeti (MPa) | Verim gücü (MPa) | Uzama (%) |
| >16-36 | 510-640 | 345'ten büyük veya eşit | 21'den büyük veya eşit |
| >36-60 | 500-630 | 325'ten büyük veya eşit | 21'den büyük veya eşit |
Ana Uygulamalar
Kazan İmalatı:
Kazan tamburları, su duvarları, kızdırıcı başlıkları ve ekonomizörler gibi temel bileşenler. Endüstriyel kazanların ve enerji santrali kazanlarının yüksek-sıcaklık ve yüksek-basınçlı çalışma ortamlarına (400 derecenin altında, orta ve düşük basınç seviyelerine) uyum sağlar.
Basınçlı Kap İmalatı:

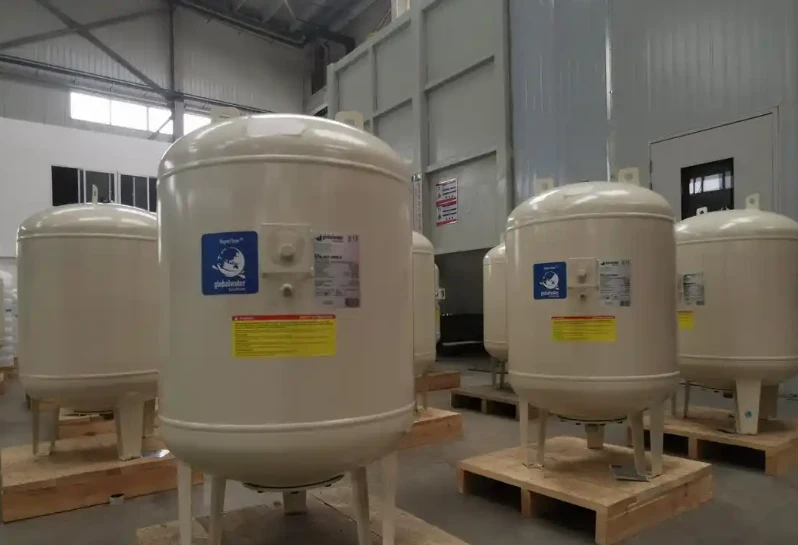

Petrol, kimya, ilaç ve gıda endüstrilerinde depolama tankları (petrol, gaz, kimyasallar için), reaksiyon kapları (kimyasal sentez reaksiyonları için), ısı eşanjörleri (sıvı ısı transferi için) ve ayırıcılar (madde ayrımı için) gibi kaplarda yaygın olarak kullanılır.
Petrokimya ve Boru Hattı Ekipmanları:
Petrol rafine etme, kimyasal işleme ve doğal gaz iletim sistemlerinde düşük-basınçlı ve orta-basınçlı boru hatları, boru bağlantı parçaları ve basınç-yatak destekleri, özellikle orta-sıcaklık ve orta-basınçlı sıvı taşımacılığı için.
Diğer Endüstriyel Alanlar:
Termik-enerji santrallerinde, nükleer güç yardımcı ekipmanlarında (çekirdek-basınç olmayan parçalar), deniz basınçlı kaplarda ve ağır makine hidrolik tanklarında basınç taşıyan yapılar, basınç-yapma işlemlerinin güç ve sağlamlık gereksinimlerini karşılar.
GNEE'nin çelik ürünleri hakkında daha fazla ayrıntı için bizimle beam@gneesteelgroup.com adresinden iletişime geçin. Sizinle çalışmayı sabırsızlıkla bekliyoruz.
Tedarik edilebilecek Q345R çelik levhaların maksimum kalınlığı nedir?
Q345R çelik levhaların maksimum besleme kalınlığı genellikle 200 mm'dir ancak kullanıcı ihtiyaçlarına göre özelleştirilebilir. Daha kalın plakalar, tekdüze performansın sağlanması için özel haddeleme ve ısıl işlem işlemleri gerektirebilir.
Q345R çeliğinin darbe dayanıklılığı gereksinimleri nelerdir?
Q345R, 20 derecede (standart sıcaklık) 34 J'den büyük veya ona eşit bir Akv enine darbe enerjisi gerektirir. Düşük-sıcaklıkta kullanım için darbe testi sıcaklığı düşürülür ve kırılgan kırılmayı önlemek için Akv değerinin yine de standardı karşılaması gerekir.
Q345R çeliği buhar kazanı üretiminde kullanılabilir mi?
Evet, Q345R buhar kazanlarının imalatında yaygın olarak kullanılmaktadır. Yüksek sıcaklık ve buhar basıncına dayanabilir ancak tasarım gereksinimlerini karşılamalı ve kaynakların-tahribatsız testleri de dahil olmak üzere sıkı kalite kontrolünden geçmelidir.
Normalleştirmeden sonra Q345R çeliğinin sertlik aralığı nedir?
Normalleştirmeden sonra Q345R çeliğinin sertliği genellikle 137 HB ile 179 HB arasındadır. Bu sertlik aralığı, mukavemeti ve tokluğu dengeleyerek işlemeyi ve kaynaklamayı kolaylaştırır ve basınçlı kap imalatına uygundur.
Q345R basınçlı kaplar için yaygın olarak-hangi tahribatsız test yöntemleri kullanılıyor?
Q345R basınçlı kaplar için yaygın olarak kullanılan tahribatsız test yöntemleri arasında iç kusurlar için ultrasonik test (UT), kaynak kalitesi için radyografik test (RT) ve yüzey çatlakları için manyetik parçacık testi (MT) yer alır.
Q345R çeliğinin ısıl iletkenliği nedir? Ekipman tasarımını nasıl etkiler?
Q345R'nin termal iletkenliği oda sıcaklığında yaklaşık 45 W/(m·K)'dir. İyi ısı iletkenliği, kazanlarda ve ısı eşanjörlerinde ısı transferine yardımcı olur ve ısı transfer alanının tasarımını ve duvar kalınlığını etkiler.
Q345R çeliği soğuk-şekillendirilebilir mi? Hangi önlemler alınmalı?
Q345R soğuk-şekillendirilebilir ancak aşırı gerilimden kaçınmak için şekillendirme hızının ve deformasyon miktarının kontrol edilmesi gerekir. Soğuk şekillendirmeden sonra, tokluğu yeniden sağlamak ve artık gerilimi ortadan kaldırmak için gerilim giderme tavlaması yapılmalıdır.
Q345R çeliğinin erime noktası aralığı nedir?
Q345R çeliğinin erime noktası aralığı yaklaşık 1450 derece ile 1500 derece arasındadır. Bu aralık kaynak ve ısıl işlem prosesleri için çeliğin makul sıcaklık aralığında işlenmesini sağlayan önemli bir parametredir.
Uygulama açısından Q345R ve Q345B çeliği arasındaki fark nedir?
Q345R, darbe dayanıklılığı ve saflık konusunda daha katı gereksinimleri olan basınçlı kaplar için özel olarak tasarlanmıştır. Q345B köprüler ve çerçeveler gibi genel yapılara yöneliktir. Basınç taşıyan senaryolarda Q345R, Q345B ile değiştirilemez-.
Q345R çelik levhaların yüzey kalitesi için gereksinimler nelerdir?
Q345R çelik levha yüzeyinde çatlaklar, kıvrımlar, delaminasyonlar, kabarcıklar ve diğer kusurlar olmamalıdır. Küçük yüzey kusurları taşlanabilir ancak taşlama derinliği, yapısal bütünlüğü sağlayacak şekilde plaka kalınlığının izin verilen sapmasını aşmayacaktır.
